厚浆型环氧云铁中间漆

　　详情介绍:
　　产品名称：厚浆型环氧云铁中间漆
　　漆膜颜色：灰色
　　包装规格：24+2.4kg/组
　　混合比例：10:1
　　理论涂布率：0.219 千克/平方米/100 微米
　　涂装厚度：干膜：75-200 微米/道；湿膜：114-303微米/道
　　双洲厚浆型环氧云铁中间漆是双组份厚浆型环氧云铁涂料，成分中含有云母氧化铁，漆膜具有优异的屏蔽性，防腐性，耐候性。环氧云铁中间漆主要作为大型项目的中间涂层使用，连接底漆和面漆，提高整体漆膜的防腐效果。
　　主要用途
　　厚浆型环氧云铁中间漆适用于大型钢结构、桥梁、混凝土、工程机械、沿海设施、钻井平台等领域涂装，涂装工艺包括有气喷涂、无气喷涂，可厚涂施工，增加防腐特性。

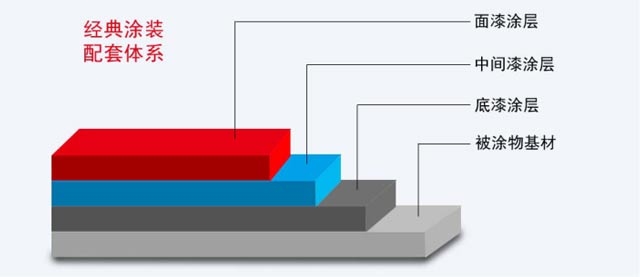

　　配套体系
　　厚浆型环氧云铁中间漆涂装配套底漆和面漆，达到规定膜厚，适用重防腐或长效防腐体系。
　　环氧底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆
　　环氧富锌底漆+环氧云铁中间漆+氟碳面漆
　　无机富锌底漆+环氧封闭底漆+环氧云铁中间漆+氟碳面漆
　　施工工艺
　　表面处理
　　被涂的钢铁表面，必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典除锈标准Sa2.5级，粗糙度达30~70μm; 也可采用手工除锈方法，达瑞典除锈标准ST3级，粗糙度达30-70μm。
　　施工方法
　　环氧云铁中间漆适合无气喷涂、空气喷涂、刷涂、滚涂（专用）

施工方法	喷嘴尺寸	出口压力	稀释比率（质量比）
无气喷涂	0.43mm-0.53mm	10-15Mpa	8-15%
空气喷涂	——	——	21-32%
刷涂，滚涂	——	——	18-21%
稀释剂	环氧稀释剂

　　干燥时间&涂装间隔

温度	5℃	20℃	30℃
指触干燥	5hrs	3hrs	2hrs
半硬干燥	16hrs	10hrs	8hrs
最小涂装间隔	24hrs	16hrs	12hrs

　　其他项目
　　施工温度：5℃～40℃
　　混合：使用动力工具或手动工具充分搅拌均匀
　　混合比例：主剂/固化剂=10/1（质量比）
　　贮存期限：自生产之日起12个月（25℃）
　　贮存于干燥阴凉的环境中，远离热源及火源。包装桶必须保持封闭
　　混合使用期：

温度	5℃	20℃	30℃
时间	16hrs	8hrs	6hrs

　　安全措施
　　1、避免接触皮肤和眼睛。
　　2、油漆接触到皮肤，应用温水或者适当的清洗剂清洗。油漆接触到眼睛，应用大量水冲洗并立即就医。
　　3、保证良好的通风。
　　4、涂料中含有可燃物质，请远离火花并禁止在临近地区吸烟。
　　5、现场遵守一切健康安全规定。
